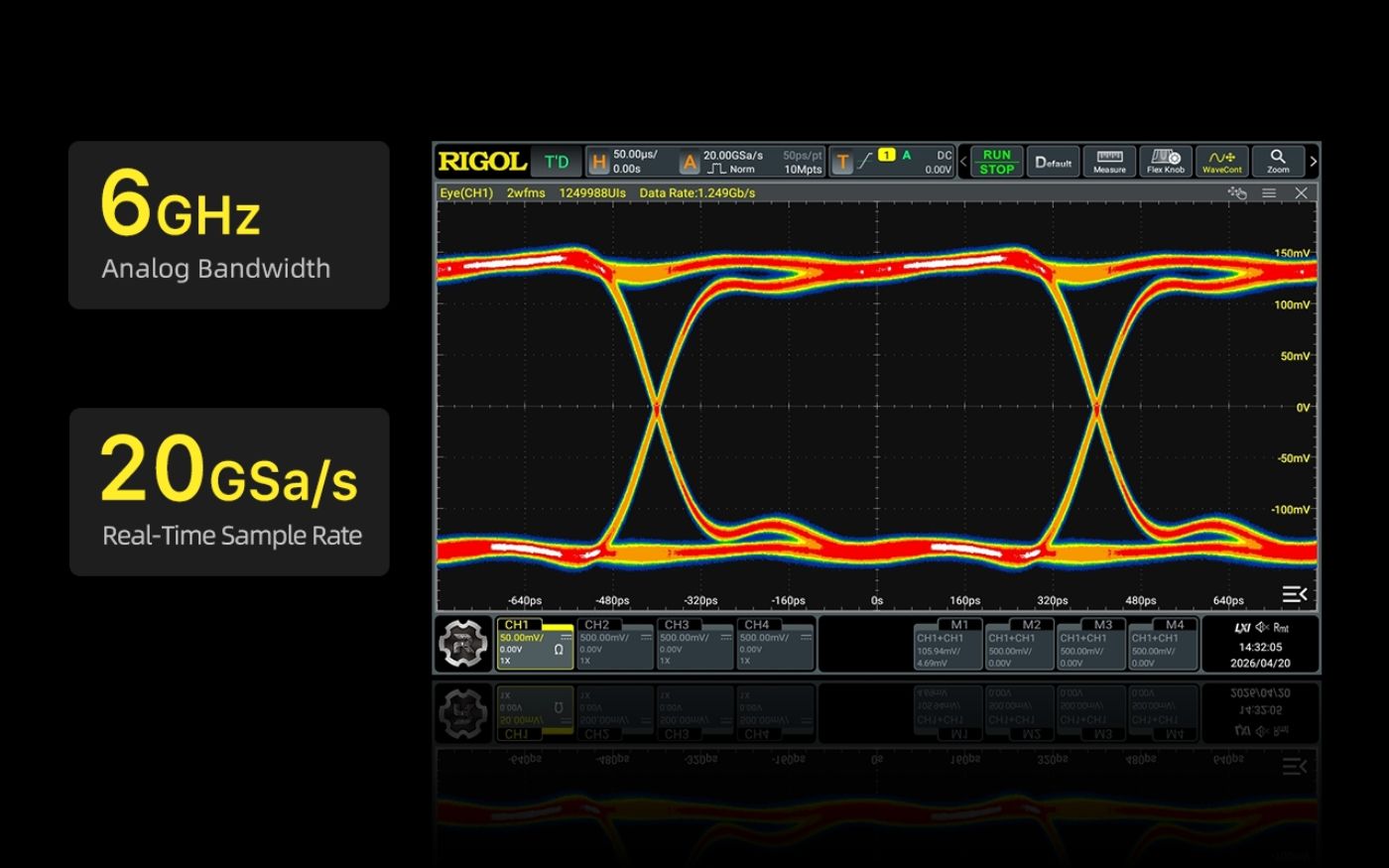

高速テスト能力
最大 6 GHz の帯域幅と 20 GSa/s のリアルタイムサンプリングレートにより、高速信号のキャプチャ、エッジ分析、複雑な異常検出に最適です。
-
より信頼性の高いレンジ切り替え
従来の機械式アッテネータに代えて電子式アッテネータを採用することで、DS/MSO9000シリーズは高周波かつ高デューティサイクルのレンジ切替用途において、長寿命化と高い信頼性を実現します。
-

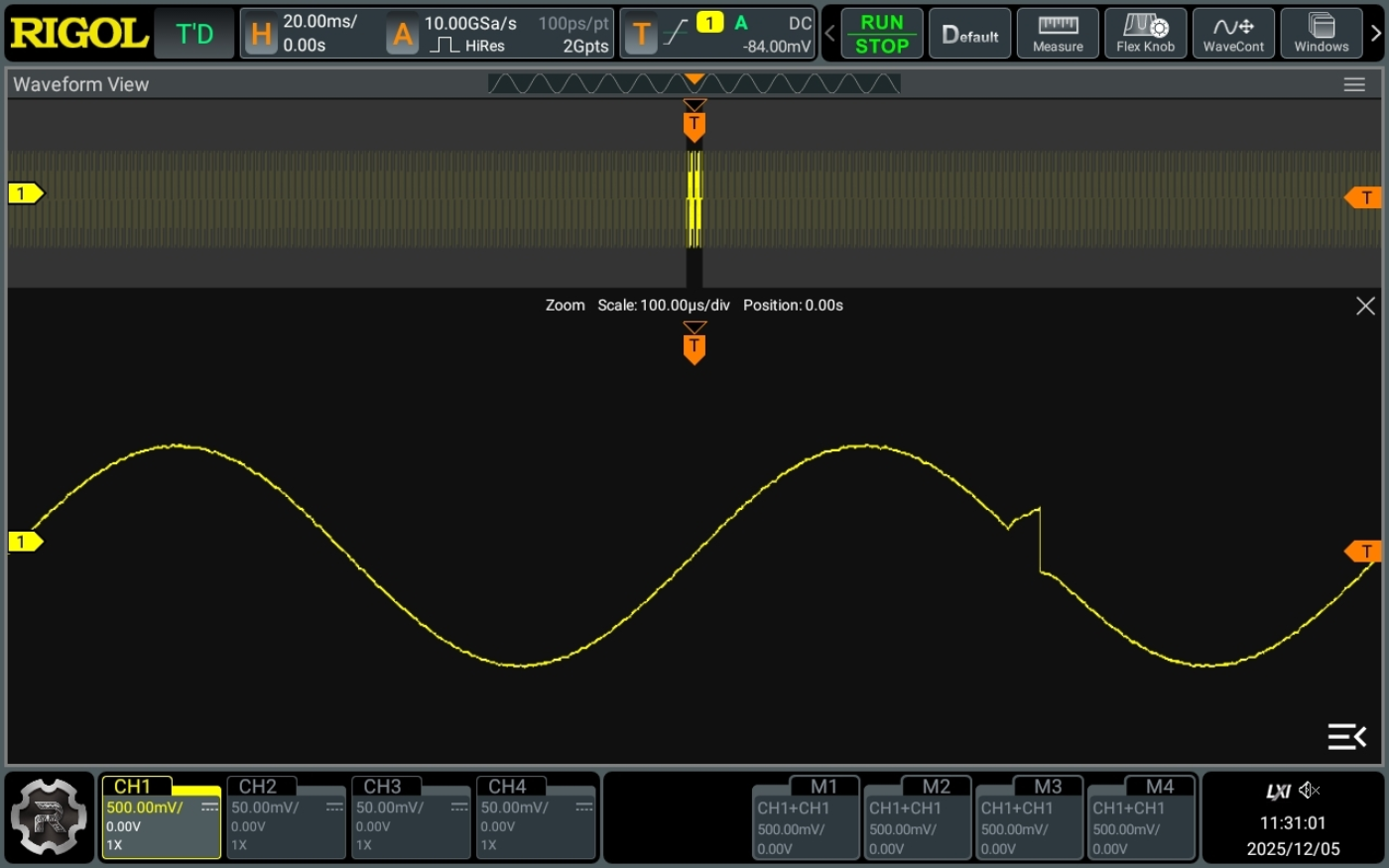

大容量メモリと高いキャプチャレート
最大2 Gptsのメモリ長と、最大1,000,000波形/秒の高速波形キャプチャレートにより、DS/MSO9000シリーズは断続的に発生する事象の迅速な検出を可能にし、デバッグ効率の向上に貢献します。
-

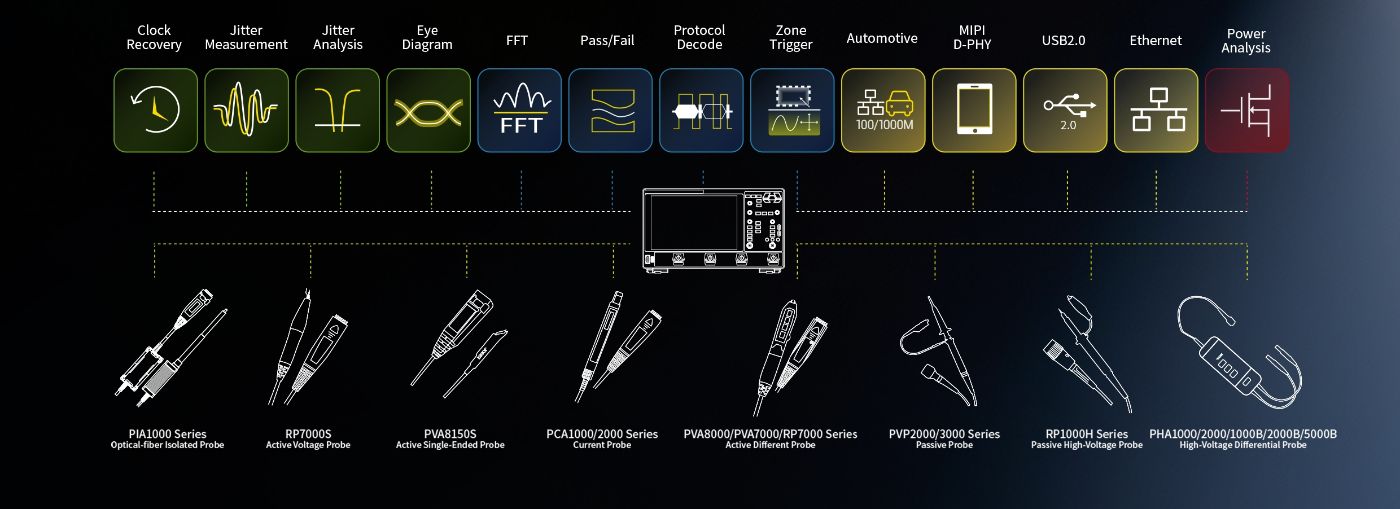

豊富な分析機能
内蔵のアイパターン、ジッタ分解、コンプライアンステスト、電力解析などの内蔵ツールにより、波形観測から原因解析へと迅速に移行できます。
-

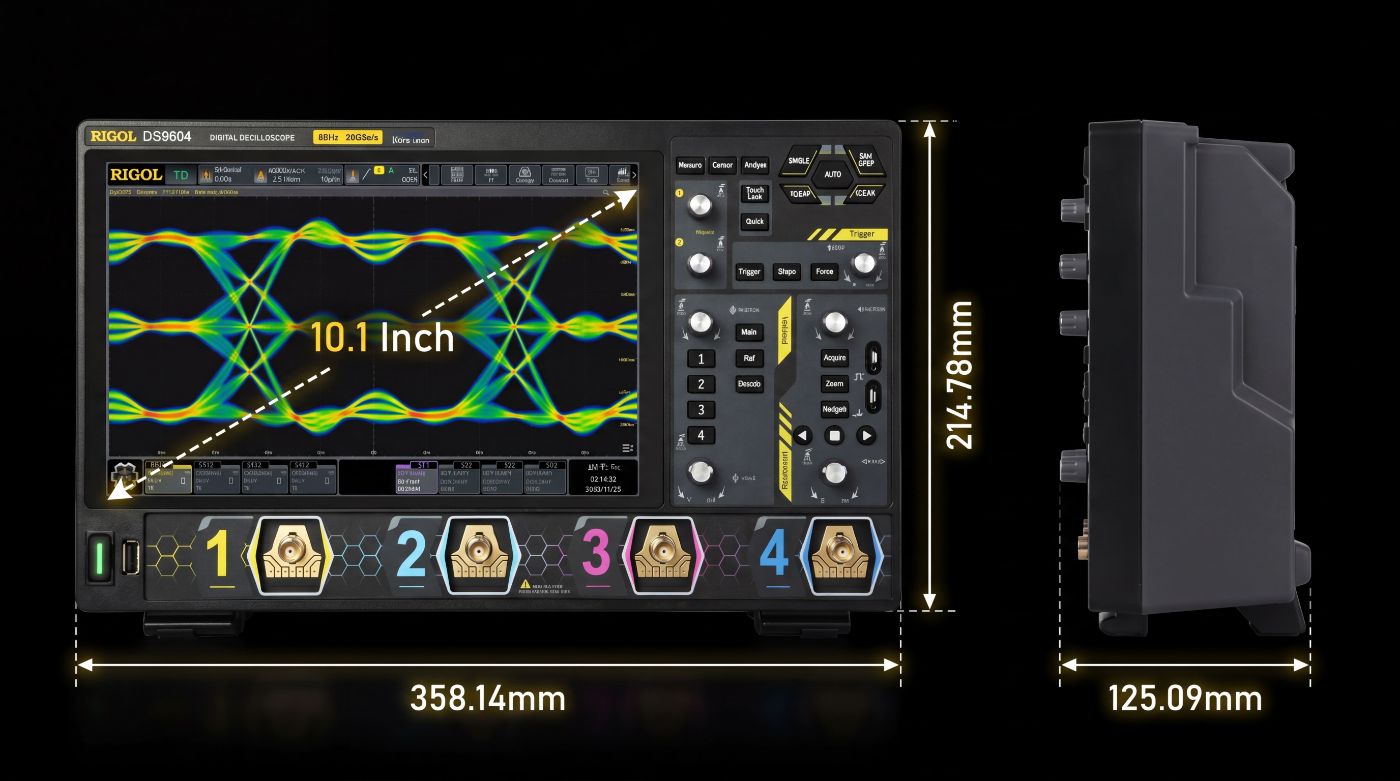

コンパクトで柔軟な設計
高い集積度と約5 kgの軽量設計により、DS/MSO9000シリーズはラボでの効率的な測定から、フィールドでの可搬用途まで幅広く対応します。
| 型番 |
周波数帯域 |
リアルタイム・サンプルレート |
最大メモリ長 |
デジタル・チャンネル数 |
チャンネル数 |
波形取り込みレート |
|

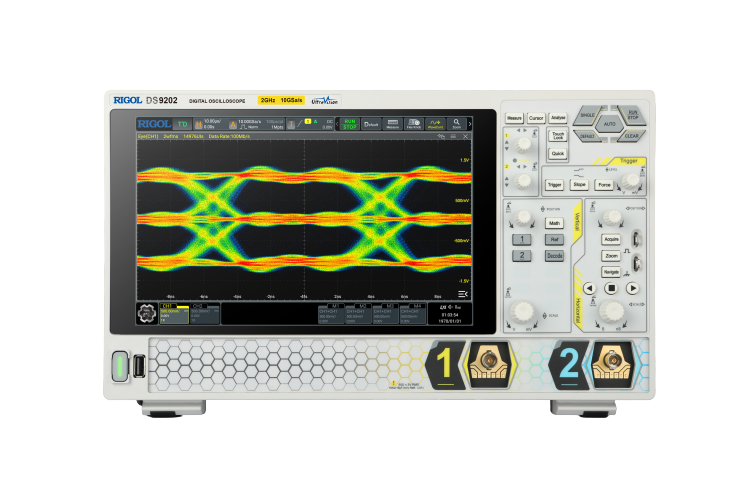

DS9202
|
2GHz
|
10GSa/s
|
10Mpts
|
なし
|
2CH
|
1,000,000wfms/s
|
アクセサリ&オプションなし
